Produkte

brigano baut technische Produkte für die Pooltechnik. Das erste ist das E-Poolventil, das elektrische Stangenventil für die Rückspülung. Weitere folgen, sobald sie die vier Entwicklungsziele erfüllen.

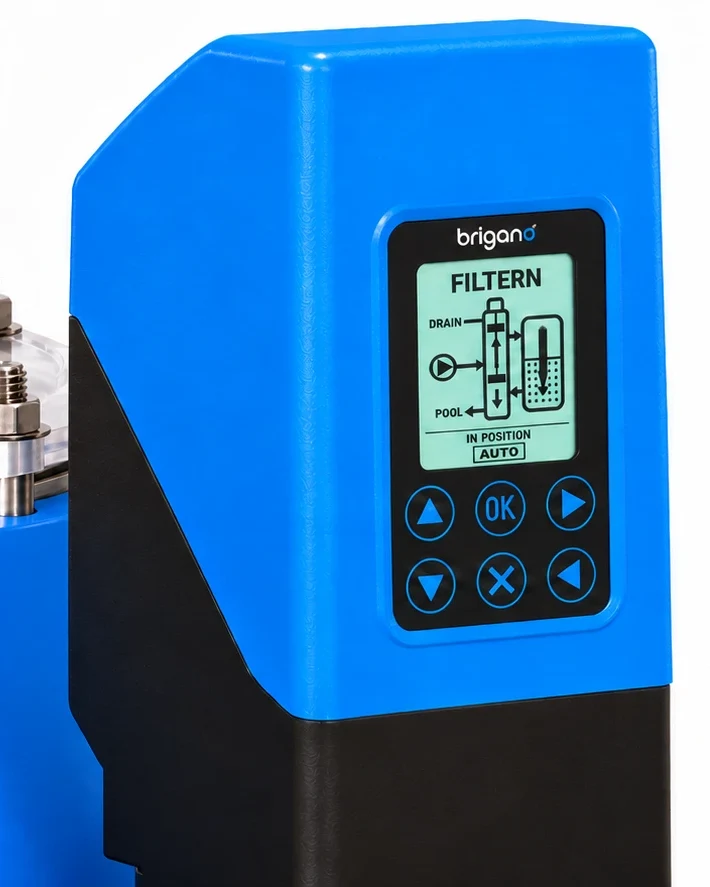

brigano E-Poolventil am Filterkessel

E-Poolventil DN 50

5-Wege-Stangenventil mit elektrischem Antrieb. Vorzugsreihe mit Stutzenabstand 140, 190 und 230 mm, Klebestutzen Ø 63 mm. Weitere Nennweiten und die 3-Wege-Bauform folgen je nach Rückmeldung aus dem Markt.

NennweiteDN 50 · Ø 63
Stutzenabstand140 / 190 / 230
Anschluss24 V DC
DownloadsTechnische Daten

Prototyp Oktober 2026 · Pilotserie Frühjahr 2027 · lieferbar ab Q4 2027

Funktion in drei Schritten

BefehlDie Anlagensteuerung oder eine Taste am Ventil gibt den Befehl zum Umschalten.
FahrenDer Motor fährt die Kolbenstange über eine Spindel in die neue Stellung. Die Endlagen erkennt das Ventil selbst.
Sicher haltenFällt der Strom aus, fährt das Ventil aus dem Energiespeicher in die sichere Stellung und hält sie ohne Haltemagnet.

Technische Daten E-Poolventil

Vorläufige Werte, Stand Prototyp Oktober 2026. Änderungen vorbehalten.

140mm Stutzenabstand
190mm Stutzenabstand
230mm Stutzenabstand
Ventil
Bauform5-Wege-Stangenventil in Stapelbauweise, Vertikalbauweise, 3-Wege-Bauform in Vorbereitung
NennweitenDN 50 / Ø 63 mm, weitere Nennweiten in Vorbereitung
Betriebsdruckmax. 3,5 bar, wie das pneumatische Stangenventil
MediumSüsswasser, Schwimmbadwasser mit Chlor, Salzwasser aus Salzelektrolyse bis 5 g/l Salz
Wassertemperatur0 bis 50 °C
Umgebungstemperatur-5 bis 40 °C
WerkstoffeVentilkörper PVC-U, Dichtungen EPDM und PTFE, Stange Edelstahl Duplex 1.4462
Antrieb und Steuerung
Anschluss24 V DC
Umschaltzeitunter 10 s
SchnittstelleDigitale Ein- und Ausgänge 24 V, SPS-tauglich: Sequenz, Geschwindigkeit (PWM), Richtung, Bewegungsende (Bereit), Referenzposition (Home), Störung
CAN-Schnittstelle für die Hausautomation
USB für Diagnose und Service
Anzeige und BedienungDisplay für Status und Fehler, sechs Tasten für Handbetrieb
StromausfallRückstellung aus eingebautem Energiespeicher, Antrieb hält die Stellung ohne Strom
Schutzart KopfIP65
Masse und GewichtGesamtlänge 783 mm bei 230 mm Stutzenabstand, Körper Ø 77 mm, Antriebskopf 100 x 136 x 235 mm, 4,8 kg
HerkunftEntwickelt und hergestellt in der Schweiz
NormenCE, RoHS, EN 13451

Downloads

PDF
Massblatt DN 50 / Ø 63, Stutzenabstand 230 mmArt. PV5-50-230, Massblatt V0.3 aus dem CAD, Oktober 2026
PDF
Montage- und Betriebsanleitungfolgt mit der Pilotserie

Gesamtprogramm

Die weiteren Baugrössen sind in Arbeit. Die Massblätter werden hier aufgeschaltet, sobald die Konstruktion steht.

PDF
DN 50 / Ø 63, 140 mmArt. PV5-50-140, Vorzugsreihe, in Arbeit, noch nicht erhältlich
PDF
DN 50 / Ø 63, 190 mmArt. PV5-50-190, Vorzugsreihe, in Arbeit, noch nicht erhältlich
PDF
DN 50 / Ø 63, 220 mmArt. PV5-50-220, zweite Serie, in Arbeit, noch nicht erhältlich
PDF
DN 50 / Ø 63, 290 mmArt. PV5-50-290, zweite Serie, in Arbeit, noch nicht erhältlich
PDF
DN 40 / Ø 50, 125 und 190 mmin Planung, noch nicht erhältlich
PDF
DN 65 / Ø 75, 250 mmin Planung, noch nicht erhältlich
PDF
3-Wege-Ventil DN 50Umschalten, Sparschaltung, Whirlpool, zweite Ausbaustufe, noch nicht erhältlich

Weitere Produkte

Das Poolventil ist das erste brigano-Produkt. Weitere Baugrössen, die 3-Wege-Bauform und zusätzliche Produkte für den Technikraum sind in Vorbereitung. Was Sie als Nächstes brauchen, sagen Sie uns am besten in der Umfrage.

Vorzugskunde werden

Wir nehmen eine begrenzte Zahl Vorzugskunden auf. Sie bringen Ihre Anforderungen zu Steuerung, Schnittstellen und künftigen Funktionen ein und erhalten ab Sommer 2027 als Erste Ventile aus der Vorserie. Das Testing der Pilotserie läuft im Frühjahr 2027 bei Woodtli Schwimmbadtechnik.

Sie bekommen Vorzugskonditionen, den direkten Draht ins Engineering und auf Wunsch die Nennung als Referenz. Wir bekommen Ihre Anforderungen aus der Praxis.

Am meisten hilft uns die Umfrage, rund 10 Minuten. Oder direkt per E-Mail: info@prolim.ch
